ALARM 5 GEEN ONTSTEKING

Deze melding komt alleen tijdens de opstart voor. De melding wordt gegeven wanneer de uitlaatgastemperatuur niet binnen de vooraf ingestelde tijd de ingestelde uitlaatgastemperatuur bereikt.

stap 1

Pellettank leeg?



Als je de pellets te laat hebt bijgevuld dan gaat de kachel in storing. Dit betekent ook dat de vijzel volledig is leeg gedraaid. Na het vullen van de tank is de vijzel nog niet volgelopen. Het vullen van de vijzel neemt snel 3 minuten in beslag. Dit betekent dat bij de 1ste opstart, nadat de tank is leeggelopen, meestal een “Geen Ontsteking” melding volgt. Immers de eerste 3 minuten zullen er geen pellets komen waardoor de kachel later begint te branden.



stap 2

Temperatuur in de kamer

Kachel staat in een koude ruimte (6-knops)



Als de kachel in een zeer koude ruimte staat zal het langer duren voordat de uitlaatgassen de vooraf ingestelde temperatuur bereiken. In dit geval zal dat leiden tot een “NO ACC” /Geen ontsteking-melding. Onder deze omstandigheden kan deze melding voorkomen worden door een langere opstart tijd in te stellen en hogere pellettoevoer in de opstart.

Opstart parameters aanpassen



Opstart in koude ruimte verbeteren:

  1. Druk op de SET knop.
  2. Navigeer met knop 5 naar “Menu 09”, druk op de SET knop.
  3. Voer de code in door met knop 1 naar A9 te navigeren(na 99 komt A0, A1, etc.). Druk op de SET knop om toegang te krijgen tot het installateurs-menu.
  4. Navigeer met knop 5 en/of 6 en druk op de SET knop om een menu in te gaan.
  5. Pas de waardes van de regel(s) aan met de knop 1 en 2.
  6. Met knop 5 en 6 ga je naar de volgende of vorige regel.

Stel de volgende parameters is:

  1. Navigeer naar n-9-7-01 en verhoog deze naar 18 min.
  2. Navigeer naar n-9-7-04 en verhoog deze met 0.2
  3. Navigeer naar n-9-7-13 en verlaag deze naar 50°C
  4. Navigeer naar n-9-7-16 en verhoog deze met 100
  5. Navigeer naar n-9-B-02 en verhoog deze met 100
  6. Verlaat het menu door meermaals op de AAN/UIT knop te drukken.



stap 3

Vochtige of harde houtpellets



Vochtige pellets, maar ook zeer harde pellets, starten later met branden en geven dus een
tragere opwarming van de kachel.



stap 4

Achterstallig onderhoud

De warmtewisselaar is vervuild



Onderhoud nodig – bij gemiddeld gebruik heeft de kachel elk jaar onderhoud nodig, bij intensief gebruik kan dit zelfs 2 keer per jaar zijn. Een pelletkachel welke aan onderhoud toe is, heeft een vervuilde warmtewisselaar waardoor hij zijn warmte niet goed kwijt kan. Wacht om deze reden dan ook niet te lang met onderhoud uitvoeren als de melding “SERV” is verschenen in het display.

De kachel geeft de melding “SERV” wanneer de ingestelde branduren zijn overschreden.

Onderhoud uitvoeren



Onderhoud uitvoeren pelletkachel:

  • Zodra de melding “SERV” op het display verschijnt heeft de pelletkachel onderhoud nodig. Hierdoor kan de kachel oververhit raken.
  • Vraag onderhoud aan via onderhoud aanvraagformulier
  • Voer onderhoud zelf uit door de onderhoudshandleiding te volgen. Deze kan gevonden worden op onze website. Ga naar de pagina van het betreffende model pelletkachel en download het document. Let op dat je geen stappen vergeet want 1 stap vergeten is gelijk aan geen onderhoud uitvoeren!



Stap 5

Uitlaatgassensor defect

Vervangen van de uitlaatgassensor



Aan de hand van de uitlaatgastemperatuur wordt bepaalt of de kachel brandt of niet. Zodra de sensor niet de juiste temperatuur meet weet de kachel niet of het vuur aan is of juist niet. Indien de sensor onjuiste waardes doorgeeft kan de storing “Geen Ontsteking” ontstaan. Houd knop 2 ingedrukt om de uitlaatgastemperatuur uit te lezen. Indien er een onrealistische temperatuur wordt gemeten is de sensor defect. Een nieuwe uitlaatgassensor is te bestellen via onze webshop.

Uitlaatgassensor vervangen



Wanneer is vastgesteld dat de uitlaatgas sensor niet meer de juiste waarde meet, dan moet deze vervangen worden. Volg hiervoor de volgende stappen:

  1. Haal de stekker uit het stopcontact
  2. Maak de achterkant en/of zijkant los van de pelletkachel.
  3. Verwijder de sensor uit het pomphuis
  4. Koppel de stekker los
  5. Monteer een nieuwe uitlaatgassensor
  6. Monteer de kachel weer in omgekeerde volgorde

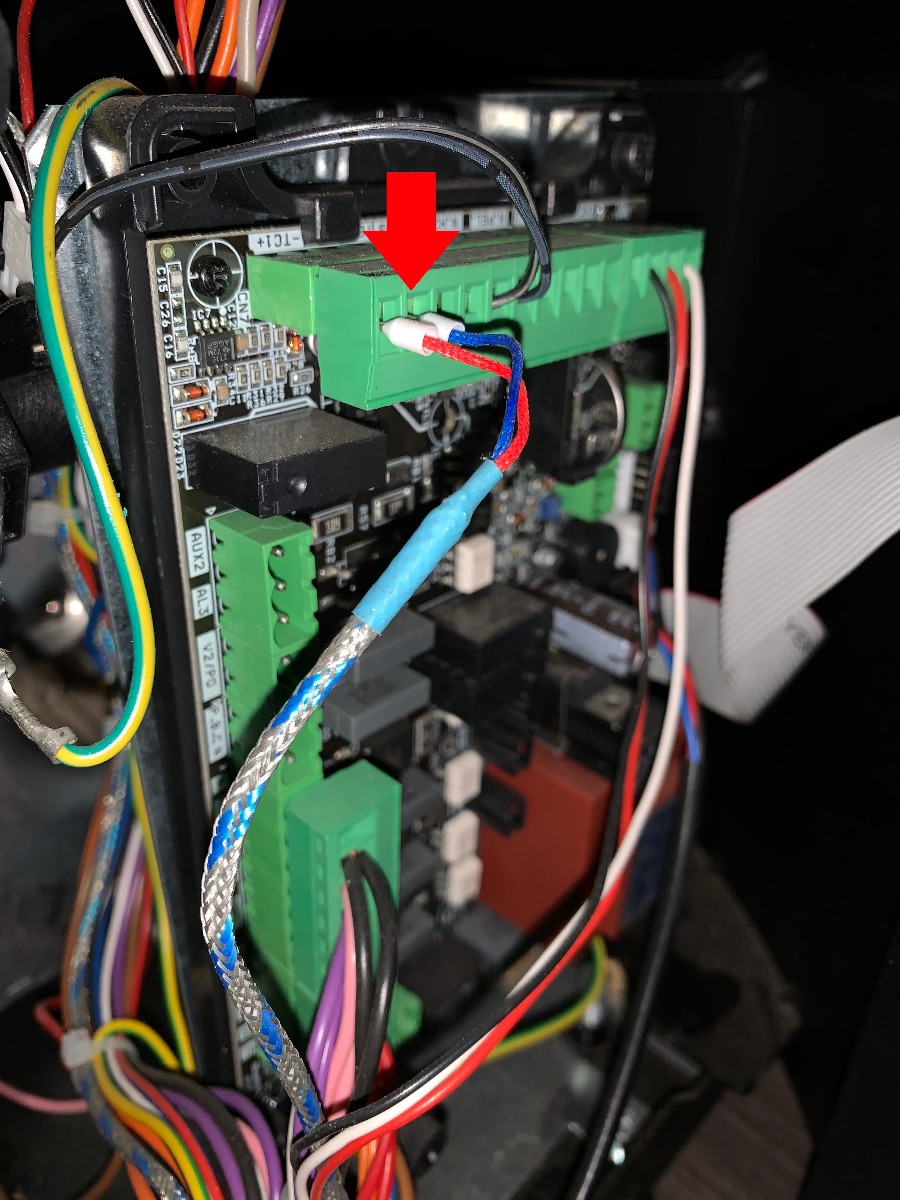

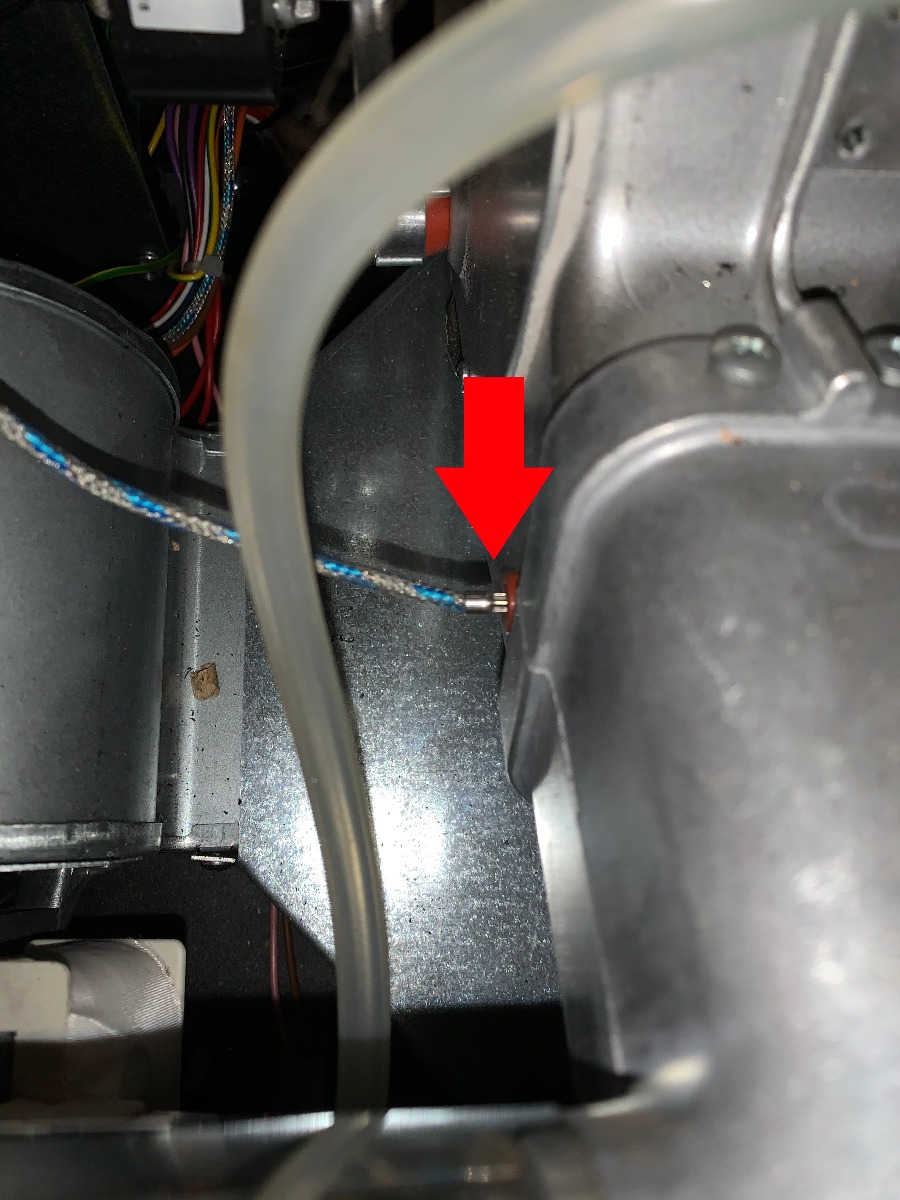

Uitlaatgassensor verbinding moederbord  Uitlaatgassensor



stap 6

Instellingen aanpassen

Parameters opstart controleren



Indien de parameters voor de opstart niet juist zijn ingeregeld kan de kachel moeizaam opstarten. Zorg ervoor dat de parameters juist zijn afgestemd op de afvoersituatie en gebruikte pelletsoort.

Parameters opstart inregelen zoals in de handleiding:

  1. Druk op de SET knop.
  2. Navigeer met knop 5 naar “Menu 09”, druk op de SET knop.
  3. Voer de code in door met knop 1 door naar A9 te navigeren(na 99 komt A0, A1, etc.). Druk op de SET knop om toegang te krijgen tot het installateursmenu.
  4. Navigeer met knop 5 en/of 6 en druk op de SET knop om een menu in te gaan.
  5. Pas de waardes van de regel(s) aan met de knop 1 en 2.
  6. Met knop 5 en 6 ga je naar de volgende of vorige regel.
  7. De belangrijkste parameters voor de opstart zijn: n-9-7-04, n-9-7-16 en n-9-B-02.
  8. Stel deze in zoals aangeven in de handleiding op onze website.

STAP 7

Gloeibougie vervangen



De gloeibougie is de hitte bron om de pelletkachel te laten ontvlammen. De lucht welke langs de gloeibougie stroomt wordt verhit en getransporteerd naar de pellets. Voldoende transport van de warmte, van gloeibougie naar de pellets, doen de pellets ontbranden.

Zodra de gloeibougie niet meer voldoende warmte produceert, moet deze vervangen worden. In veel gevallen monteren we een keramische gloeibougie welke een hogere temperatuur bereikt en langer mee gaat. Een Keramische gloeibougie kan online besteld worden via onze webshop.



Keramische gloeibougie

Wanneer is vastgesteld dat de gloeibougie niet meer voldoende warmte produceert, dan moet deze vervangen worden. Volg hiervoor de volgende stappen:

  1. Haal de stekker uit het stopcontact
  2. Maak de achterkant en/of zijkant los van de pelletkachel.
  3. Draai de inbusbout los welke in de ring zit tussen pelletmotor en de as van de vijzel.
  4. Verwijder de pelletmotor uit de vijzel-as en leg de motor weg in de kachel.
  5. De twee stroomdraden van de gloeibougie gaan naar een kroonsteen. Maak de twee stroomdraden los.
  6. Draai de gloeibougie tegen de klok in los met een steeksleutel van 17.
  7. Monteer de nieuwe gloeibougie en zorg ervoor dat de stroomdraden niet beschadigen.
  8. Verbindt de stroomdraden weer met de kroonsteen. Er is geen kleuronderscheid in de draden dus maakt het niet uit hoe u ze aansluit.
  9. Plaats de pelletmotor weer terug. Let op bij het aandraaien van de inbusbout dat deze klemt op het platte gedeelte van de as.
  10. Plaats de achterwand terug en sluit de kachel weer aan op de afvoer.
  11. Start de kachel op zoals altijd.



Indien het probleem niet is opgelost en u heeft deze stappen compleet doorlopen dan adviseren wij contact op te nemen met een installateur die u kan helpen met het oplossen van uw probleem.
